AMD镭龙RX 7900 GRE显卡仅次于RX 7900 XT。这款显卡的出现使得RX 7900 XT和RX 7800系列产品之间的过渡更加圆润，为游戏玩家提供了更多选择。
去年9月，在AMD镭龙RX 7900 GRE发布两个月后，AMD游戏技术FSR 3正式发布。基于帧生成原理，FSR 3技术可以在每两个现有帧之间插入一个由人工智能生成的帧，理论上可以将性能提高一倍。

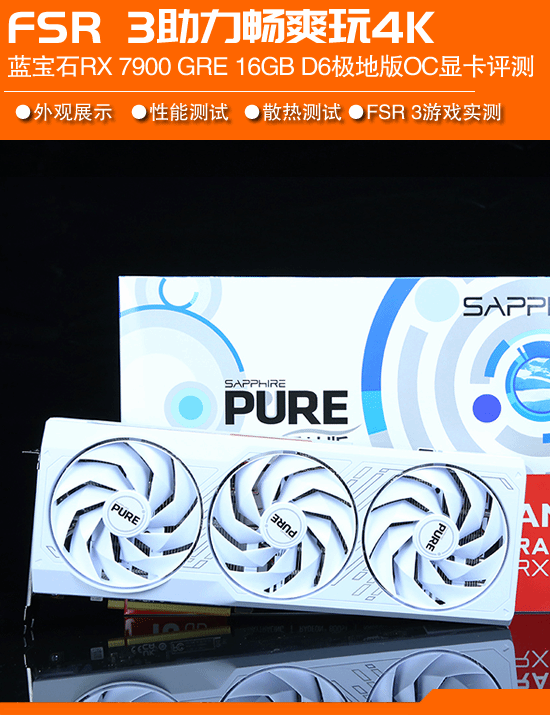

这次我们带来了蓝宝石的RX 7900 GRE产品，并对RX 7900 GRE 16GB D6 polar OC显卡进行了性能测试，看看这款RX 7900 GRE显卡在外观、做工、散热等方面的表现如何。，它在实际游戏中的表现如何，以及在AMD FSR 3技术的帮助下性能可以提高多少。

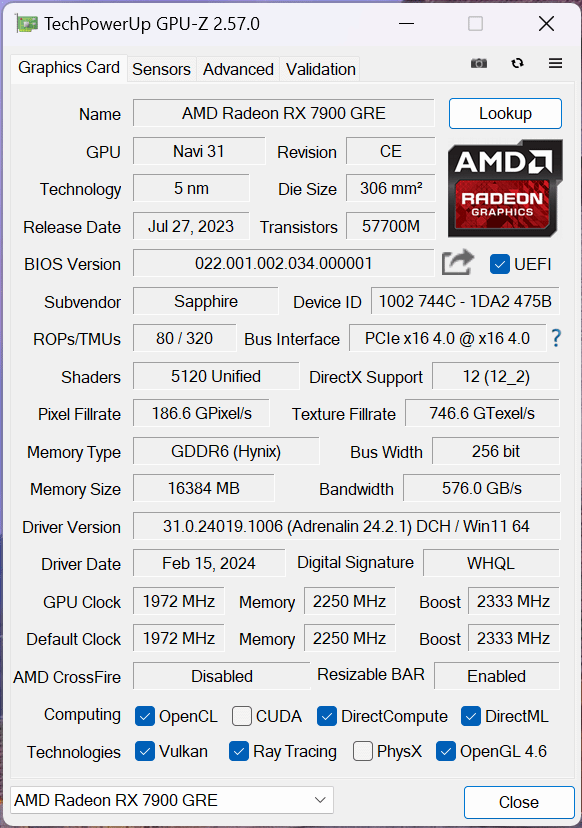

GPU-Z检测下的蓝宝石RX 7900 GRE 16GB D6 极地版 OC参数信息【/br/]GPU-Z检测下蓝宝石RX 7900 GRE 16GB D6极版OC参数信息。
蓝宝石RX 7900 GRE 16GB D6 polar OC显卡采用RDNA 3架构，拥有5120个流处理器、192个光栅单元、80个CU单元和64MB第二代无限缓存。显卡的核心频率为1972-2333MHz，电源输入接口为8+8pin。显卡使用16GB GDDR6内存，内存位宽为256位，内存带宽为576GB/s，等效速率为18Gbps，TBP为275W。

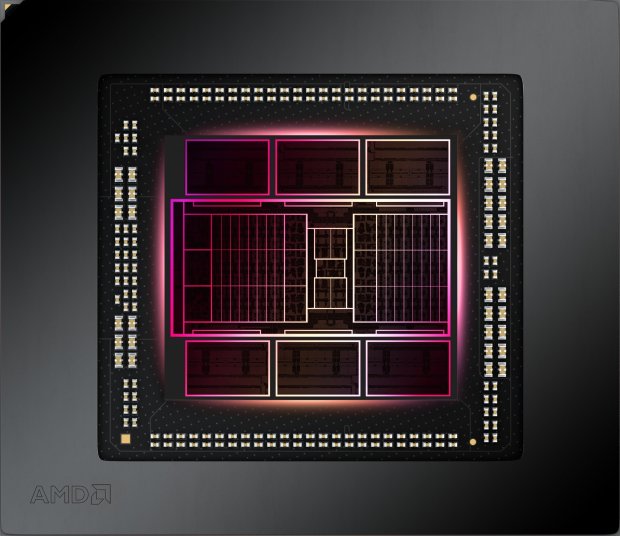

蓝宝石RX 7900 GRE 16GB显卡GPU采用RDNA 3架构、Navi 31核心和5纳米GCD+6纳米MCD工艺，具体为一个5纳米工艺GCD和六个周围的6纳米工艺MCD。
在GCD部分，完整的GCD有96个双CU单元，每个双CU单元都有一个VGPR，可以由图形渲染、AI和光跟踪共享。此外，每个双CU单元包含64个流处理器、2个AI核心和一个第二代光学追踪计算核心。
在MCD部分，完整的Navi 31内核中有6个MCD，每个MCD包含64位内存位宽和16MB第二代无限缓存，即完整的内核具有384位内存位宽和96MB第二代无限缓存。
RX 7900 GRE基于完整的Navi 31内核，其中砍掉了两个双CU单元和两个MCD，即总共砍掉了256个流处理器、8个AI内核、4个光学内核、64位内存位宽和32MB无限缓存。
